Brugerdefinerede åbne-hulgummigennemføringer – præcisions-konstruerede gennemløbsløsninger-
Ikke enhver kabelføringsudfordring passer til en standardkatalogdel. Når dit chassispanel bruger en ikke-standard huldiameter, din metalplademåler er uden for det gængse område, eller din produktionsprotokol kræver farve-kodede ledningszoner, kan en generisk lukket gennemføring simpelthen ikke levere.Brugerdefinerede åbne-gummigennemføringerer præcise-sammensatte, ingeniører-til-at specificere elastomere komponenter, der løser den nøjagtige pass-gennem-geometri, som dit samlebånd kræver -, uden at der kræves nogen værktøjsinvestering fra din første ordre.

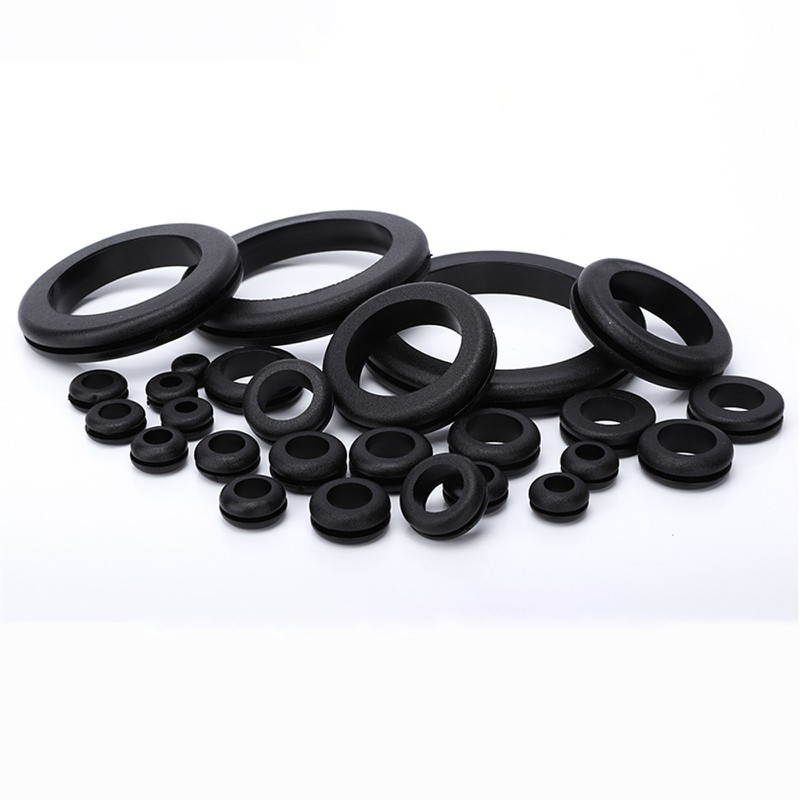

Hos Xiamen Best Seal har vi fremstillet brugerdefinerede gummiringe i over20 år, der leverer OEM-fabrikker på tværs af bil-, industri- og elektroniksektorer. VoresISO & TÜV-certificeret anlægrummer tusindvis af eksisterende åbne-profilforme, der dækker indvendige diametre fra 3 mm til 120 mm. Uanset om du har brug for et specifikt ID/OD-forhold, en præcisionsrillebredde, der matcher din panelmåler, en tilpasset spaltevinkel eller en proprietær sammensat farve, udfører vores ingeniørteam din specifikation fra tegning til masseproduktion-. Alle materialer findes iRoHS, REACH, UL, Prop 65, FDA og 3A kompatibelformuleringer.
Åbent-Hul vs. lukket: Forståelse af geometrien
Pass-Advantage i eftermonterings- og serviceapplikationerEn standard lukket tylle kræver, at du trækker ledningen gennem midten, før der monteres et stik. AnÅben-hul (passer-gennem) tyllehar en præcis radial spalte eller åben spalte fra yderkant til inderboring, hvilket løser tre kritiske problemer:
|
|
Din brugerdefinerede specifikation – alle dimensioner udviklet
1. Geometriske parametre (alle kan tilpasses)
| Parameter | Standard rækkevidde | Brugerdefineret kapacitet | Teknisk note |
|---|---|---|---|
| Indvendig diameter (ID) | 3 mm – 120 mm | Enhver ID ±0,1 mm ✔ | Matchet til lednings OD med 5–15 % interferenspasning |
| Ydre diameter (OD) | 8 mm – 150 mm | Enhver OD ±0,2 mm ✔ | Skal matche diameteren af hullet i panelet |
| Rillebredde | 1,0 mm – 6,0 mm | Præcis panelmåler matchet ✔ | Kritisk for pop-in retention force |
| Flangetykkelse | 1,5 mm – 10 mm | Brugerdefineret pr. spec | Bredere flanger=bedre vibrationsdæmpning |
| Spaltevinkel | Lige radial snit | Lige/vinklet/Z-skåret | Z-cut giver bedre selv-forsegling efter installation |
| Tværsnitsform | Rund | Rund/oval/rektangulær/D-formet | Matchet til din hulform |
2. Valg af materialesammensætning efter miljø
| Forbindelse | EPDM | NBR (Nitril) | Silikone (VMQ) | Neopren (CR) |
|---|---|---|---|---|
| Bedst til | Udendørs og generelle paneler | Olie & brændstof nærhed | Høj temperatur og medicinsk | Vejr og UV-eksponering |
| Temperaturområde | -40 grader til +120 grader | -20 grader til +100 grader | -60 grader til +250 grader ✔ | -30 grader til +110 grader |
| Tåremodstand | Høj ✔ | Høj | Moderat | Høj |
| Dielektrisk isolering | Fremragende ✔ | Moderat | Overlegen | God |
| Overholdelse tilgængelig | RoHS, REACH | RoHS, REACH | FDA, 3A, Prop 65 | RoHS, REACH |
3. Brugerdefineret farve-Kodning – Visuel ledningszonestyring
| Farveapplikation | OEM Use Case |
|---|---|
| Røde tyller | Høj-strømkredsløb i kontrolpaneler - øjeblikkeligt synlig farezoneidentifikation for vedligeholdelsespersonale. |
| Blå tyller | Data- og signalledningszoner i serverracks, der gør det muligt for teknikere at spore ethernet- eller fiberkørsler med et øjeblik. |
| Grønne Grommets | Sikkerhedsjordledningsgennemføringer-, der matcher IEC 60446 farve-kodningskonventioner for elektrisk sikkerhed. |
| Gule tyller | Pneumatiske slanger og sensorledninger i ledningsnet til biler til zoneadskillelse. |
| Brugerdefineret RAL / Pantone | Din mærkefarve, en del af din produktionsstykliste, matchede dit ledningsstyringsspecifikationsark. Minimumsbestilling gælder. |
★ Industriel kvalitet og præcision ★
En tilpasset tylle er kun så god som dens dimensionelle nøjagtighed. Ikke--specifikke rillebredder får tyllerne til at falde ud under vibrationer. Understørrelses-id'er knuser trådjakker og forårsager langvarig-isolationsfejl.
- ○ Strenge AQL 0,25 / 0,40 standarder:Hver produktionsbatch udtages og inspiceres til AQL 0,25 for kritiske dimensioner (ID, rillebredde) og AQL 0,40 for udseende, hvilket sikrer udgående kvalitet, du kan bygge din montageproces op omkring.
- ○ CCD Automatiseret Synsinspektion:Optisk måling af rillebredde, OD og spalteensartethed fanger dimensionelle afvigelser, der er usynlige for manuel kontrol.
- ○ Kryogen deflashing:Frys-tumleproces fjerner al skillelinje-fra slidsen og den indvendige boring, hvilket giver en glat kanal uden grater, der kan beskadige kabelkapperne.
- ○ Træk- og forlængelsestest:Hvert sammensatte parti er træk-testet for at bekræfte strækevnen - kritisk for åbne-spaltegennemføringer, der skal spredes med magt under installationen uden at blive revet i stykker.
- ○ Kvalitet administreret i henhold til IATF 16949-standarder:Vores protokoller til proceskontrol, sporbarhed og korrigerende-handlinger er tilpasset IATF 16949, det globale benchmark for kvalitetsstyring af forsyningskæden i bilindustrien.
Globale applikationer til tilpassede åbne-huller
Tilpasset ID/OD til ikke-standard huller i panelet
IATF 16949 tilpassede, olie-resistente NBR-forbindelser
Farve-kodede zoner til fiberruting med høj-densitet
FDA & 3A-kompatibel silikone, renrums-klar
Vibrations-dæmpet seleindgang, tilpassede flangebredder
EPDM-ozon- og UV-bestandighed, IP-klassificeret flangetætning
Industriel-Scale Vibration Control Manufacturing
★│ Konsistens gennem automatiseret limning
Over 20 års gummiblandings- og præcisionsstøbningsekspertise betyder, at vi har den institutionelle viden til at konstruere din grommet-specifikation korrekt ved den første prøveindsendelse - ikke efter 3 runder med kostbare revisioner.
- ○ Bibliotek uden værktøjsomkostninger:Tusindvis af eksisterende åbne-forme, der dækker 3 mm-120 mm ID-områder. Indsend din tegning, og vi matcher først et eksisterende værktøj, før der foreslås nyt værktøj.
- ○ I-House Compound Lab:Vi formulerer og tester vores egne gummiblandinger, hvilket muliggør hurtig farve-tilpasning, hårdhedsjustering (30-90 Shore A) og overensstemmelsescertificering uden outsourcing-forsinkelser.
- ○ Høj-volumenkompression og sprøjtestøbning:Skalerbar fra prototypeprøver (50 stk) til fulde produktionsserier på millioner af styk hver måned for globale OEM-samlebånd.
- ○ Præcisionsspaltebehandling:CNC-styrede skærestationer, der anvender den radiale spalte med ±0,05 mm positionsnøjagtighed, hvilket sikrer ensartet åben-hulgeometri på tværs af hvert enkelt stykke.
Samlebåndsklar logistik
📦 Emballagemuligheder
Skræddersyede tyller er pakket til dit produktionsworkflow - uanset om du har brug for bulk bin-fyldningsposer til høj-hastighedslinjeoplagring eller præcist tæller-vægtede poser til kitting-operationer.
| Kategori | Emballagetype |
|---|---|
| Standard OEM emballage | Kraftige-polyposer - Bulk pakket til hurtig lageropbevaring på kabinets samlebånd |
| Forstærkede masterkartoner - tredobbelt-væg til global sø-fragtsikkerhed | |
| Brugerdefineret emballage | Antal-Vægtede poser - Præcis antal styk pr. pose til kitting-operationer med vægtbekræftelsesattest |
| Sortimentssæt - Flere tilpassede størrelser forud-sorteret i mærkede skillekasser til feltserviceteams | |
| Tilpasning tilgængelig:Dit varemærkelogo på polyposer, OEM-stregkoder, tilpasset varenummermærkning og fugt-barriereemballage til silikoneforbindelser. | |
🚚 Forsendelse & Logistik
| Punkt | Detaljer |
|---|---|
| Forsendelsesmetoder | Søfragt (anbefales til standarddele med stort-volumen), luftfragt, ekspres (DHL/FedEx/UPS) |
| Handelsbetingelser | EXW, FOB, CIF, DDP / DDU (leveret toldbetalt direkte til din fabrik) |
| Sendehavn | Xiamen, Kina |
| Prøveleveringstid | 7-14 hverdage for tilpassede prøver fra godkendt tegning |
Overholdelses- og kvalitetscertificeringer
🏆 Global anerkendelse:ISO 9001:2015, TÜV-certificeret, REACH SVHC, RoHS 2.0, UL-certificeret facilitet - i overensstemmelse med IATF 16949-standarder. Alle produkter tilgængelige i FDA, Prop 65 og 3A kompatible materialekvaliteter.
Branchefeedback og casestudier
☆☆☆☆☆
"Vi havde et ikke-standard 28,5 mm panelhul fra et ældre chassisdesign. Best Seal matchede ID, OD og rillebredde nøjagtigt fra vores tegning. Snap-fastholdelsen var perfekt, - nul tyller faldt ud under vores vibrationsaccepttest."
-- Senior Mechanical Engineer, Industriel Kontrolpanel Producent, Tyskland
☆☆☆☆☆
"Vi anmodede om røde og blå åbne-huller til vores serverrack-ledningsstyringssystem. Farven var ensartet på tværs af alle 50.000 styk, og AQL-rapporten bekræftede nul defekter på rillebredden. Præcis hvad vi havde brug for til vores IEC-kompatible installationsstandard."
-- Procurement Manager, Data Center Infrastructure Supplier, Holland
Tekniske ofte stillede spørgsmål – tilpassede åbne-gummigennemføringer
❓ Hvilke oplysninger skal jeg indsende for et tilpasset tilbud?
Indsend din paneltegning med hullets diameter, metalplademåler (rillebredde), wire eller kabel OD og påkrævet materiale. Hvis du har en 2D-tværsnitsskits-, er selv en grov en tilstrækkelig til at begynde. Vores ingeniører vil udarbejde en formel DXF-specifikation til din bekræftelse, før enhver formmatchning eller værktøjsarbejde begynder.
❓ Er der en minimumsordremængde (MOQ) for brugerdefinerede farver?
For brugerdefinerede farver ved brug af eksisterende åbne forme er MOQ typisk 1.000 stk. Tilpassede RAL- eller Pantone-farve-sammensætninger kræver minimum 5.000 stk. pr. farve på grund af sammensætningens forberedelse og farve-konsistensvalideringsprocessen.
❓ Forbliver slidsen på et åbent-hul lukket, når det først er installeret i panelet?
Ja. Fastholdelsesmekanismen er kompressionen af panelrillen, ikke selve slidsen. Når tylleflangen klikker ind i paneludskæringen, komprimerer metalpladevæggene på begge sider af rillen gummiet sideværts, hvilket tvinger slidsfladerne sammen. For forbedret selv-forsegling tilbyder vi en Z-skåret slidsprofil, der giver overlappende kontaktflader, der er modstandsdygtige over for vibration-induceret åbning.
❓ Kan tyllen genbruges efter fjernelse?
EPDM- og silikoneblandinger giver fremragende elastisk hukommelse og kan typisk geninstalleres 3-5 gange uden dimensionstab. NBR-tyller i miljøer med høje-temperaturer kan tage et kompressionssæt efter længerevarende service og anbefales generelt som engangs-brug til kritiske tætningsapplikationer. Vores ingeniørteam kan rådgive om sammensatte valg baseret på din forventede servicefjernelsesfrekvens.
