Produktoversigt
VBLS / DBLS gummivibrationsisolatorbeslaggiver overlegen vibrationsdæmpning og støjreduktion til industrimaskiner, HVAC-systemer og præcisionsudstyr. Konstrueret med højtydende elastomerer, absorberer disse isolatorbeslag effektivt stødbelastninger, minimerer strukturel vibrationstransmission og forlænger udstyrets levetid.
Tilgængelig i både enkelt-sidet (VBLS) og dobbelt-sidet (DBLS) konfiguration, leverer vores vibrationsbeslag pålidelig ydeevne på tværs af en lang række belastningskapaciteter, frekvenser og miljøforhold. Ideel til kompressorer, pumper, generatorer, luftbehandlingsenheder og produktionsudstyr.
Struktur & Design
 |

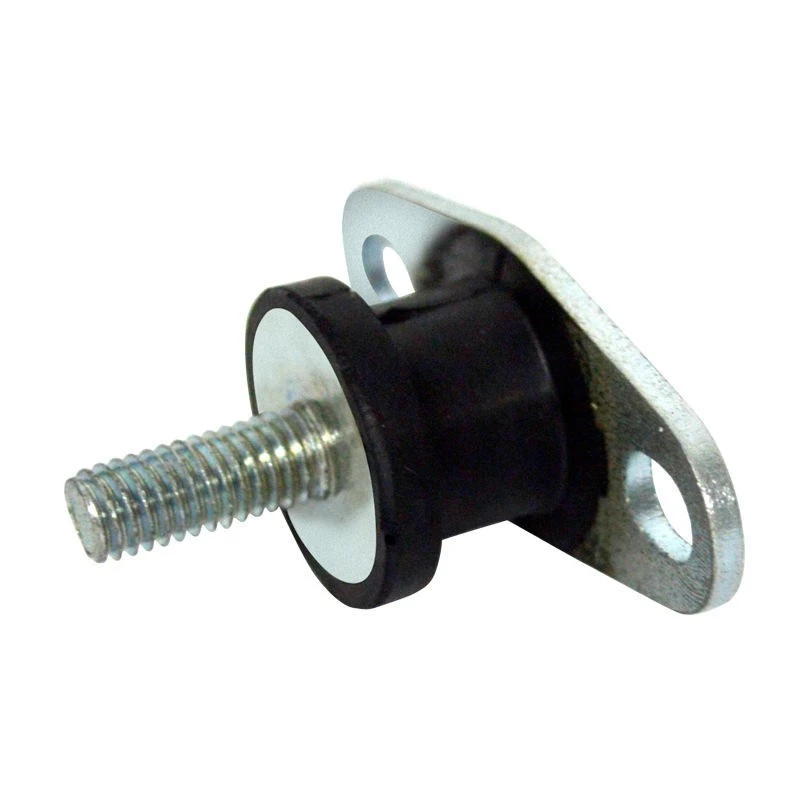

Præcisionsudviklet konstruktionVibrationsisolatoren har en metal-gummi-bundet konstruktion med præcisionsstøbte-elastomerelementer. Metalindsatserne er fuldt bundet til gummilegemet gennem vulkanisering, hvilket sikrer maksimal holdbarhed og belastningsoverførselseffektivitet. VBLS (enkelt-sidet):Har én gevindtap til bundmontering, ideel til gulvmonteret-udstyr og maskiner, der kræver vertikal vibrationsisolering. DBLS (dobbelt-sidet):Har gevindstifter på både top og bund, hvilket giver overlegen stabilitet og multi{0}}vibrationsisolering til tunge-opgaver. |
Materialevalg
1. Elastomer materiale muligheder
| Materiale | Nøglefunktioner | Typiske applikationer |
|---|---|---|
| Naturgummi (NR) | Fremragende vibrationsdæmpning, høj spændstighed, god træthedsmodstand | Generelt industrielt udstyr, HVAC, lette maskiner |
| Neopren (CR) | Vejrbestandig, oliebestandig, moderat dæmpning, udendørs holdbarhed | Udendørs udstyr, marine applikationer, moderat olieeksponering |
| Nitril (NBR) | Fremragende olie- og brændstofmodstand, gode mekaniske egenskaber | Hydrauliske systemer, oliepumper, biler, brændstofhåndteringsudstyr |
| EPDM | Overlegen vejr- og ozonbestandighed, høj-temperaturstabilitet | Udendørs installationer, varmtvandssystemer, høje-temperaturmiljøer |
| SBR (styrenbutadien) | Omkostnings-effektiv, god slidstyrke, generel-dæmpning | Standard industribeslag, omkostningsfølsomme applikationer- |
2. Hårdhedsindstillinger (Shore A)
| Hårdhed | Karakteristika | Bedst til |
|---|---|---|
| 40-50 Shore A | Blød, høj dæmpningseffektivitet, stor afbøjning | Lette belastninger,-højfrekvente vibrationer, følsomt udstyr |
| 55-65 Shore A | Middel hårdhed, afbalanceret dæmpning og belastningsevne | Standard industrielle applikationer, moderate belastninger |
| 70-80 Shore A | Fast, høj belastningsevne, lav nedbøjning | Tungt maskineri, høj statisk belastning, strukturel støtte |
3. Metalindsatsmuligheder
- ˚ ✵ Galvaniseret stål (standard, korrosionsbestandigt-)
- ˚ ✵ Rustfrit stål 304/316 (marine, fødevare-kvalitet)
- ˚ ✵ Zink-belagt stål (forbedret korrosionsbeskyttelse)
- ˚ ✵ Brugerdefinerede gevindstørrelser (M6, M8, M10, M12, M16 osv.)
4. Særlige funktioner
- ˚ ✵ Fejl-sikkert design (metal-til-metal kontaktbegrænser)
- ˚ ✵ Farve-kodet for nem identifikation
- ˚ ✵ UV-bestandige forbindelser til udendørs brug
- ˚ ✵ Lav-temperaturformuleringer (-40 grader)
Produktfordele
✶ Kernefordele
- Overlegen vibrationsisolering– Reducerer effektivt vibrationstransmission med op til 95 % på tværs af kritiske frekvensområder (5-200 Hz)
- Støjreduktion– Minimerer strukturbåret-støj, skaber roligere driftsmiljøer og reducerer akustisk forurening
- Forlænget levetid for udstyr– Absorberer stødbelastninger og forhindrer træthedsskader på maskinfundamenter og komponenter
- Bredt belastningsområde– Fås i kapaciteter fra 10 kg til 2000 kg pr. montering, der passer til forskellige udstyrsstørrelser
- Metal-gummilimning– Vulkaniseret binding sikrer ingen adskillelse under belastning, hvilket giver langsigtet pålidelighed.-
- Nem installation– Gevindboltdesign muliggør hurtig montering med standardmøtrikker og spændeskiver
- Omkostningseffektiv-løsning– Reducerer vedligeholdelsesomkostninger, forhindrer strukturelle skader og forbedrer sikkerheden på arbejdspladsen
✶ Præstationssammenligning
| Funktion | Vores VBLS/DBLS-beslag | Standard markedsprodukter |
|---|---|---|
| Vibrationsisoleringseffektivitet | Op til 95 % ved resonansfrekvens | 70-85 % typisk |
| Metal-Gummikvalitet | Fuld vulkanisering, ingen adskillelse | Klæbende limning, potentiel adskillelse |
| Dimensionstolerance | ±0,5 mm på kritiske dimensioner | ±1,5 mm eller højere variation |
| Belastningskonsistens | ±5 % belastningsnøjagtighed | ±15-20% variation almindelig |
| Servicelevetid | 10+ år under normale forhold | 5-7 år typisk |
| Temperaturområde | -40 grader til +80 grader (standard), tilpasset tilgængelig | -20 grader til +60 grader typisk |
| Kvalitetskontrol | 100% dimensions- og belastningstest | Kun batchprøveudtagning |
✶ Fremstillingsstyrke og kvalitetssikring
- Specialiseret produktionsanlæg– Dedikerede produktionslinjer til vibrationsmontering med præcisionsstøbeudstyr
- Avanceret vulkaniseringsproces– Høj-tryk, høj-temperaturbinding sikrer overlegen vedhæftning af metal-gummi
- I-Husmaterialeblanding– Brugerdefinerede gummiformuleringer optimeret til vibrationsdæmpende egenskaber
- Strenge belastningstest– Hver batch testet for statisk belastning, dynamisk stivhed og dæmpningskoefficient
- ISO 9001 certificeret– Omfattende kvalitetsstyringssystem, der sikrer ensartet produktkvalitet
- Teknisk support– Applikationsteknisk assistance til optimal monteringsvalg og systemdesign
- Tilpassede løsninger– Evne til at fremstille tilpassede størrelser, belastningsklassificeringer og konfigurationer i henhold til kundespecifikationer
Tekniske specifikationer
Standardstørrelsesområde (eksempler)
| Model | Højde (mm) | Diameter (mm) | Trådstørrelse | Belastningskapacitet (kg) |
|---|---|---|---|---|
| VBLS-2020M6 | 20 | 20 | M6 | 10-30 |
| VBLS-3030M8 | 30 | 30 | M8 | 30-60 |
| VBLS-4040M10 | 40 | 40 | M10 | 60-120 |
| DBLS-5050M12 | 50 | 50 | M12 | 120-250 |
| DBLS-6060M12 | 60 | 60 | M12 | 250-400 |
| DBLS-8080M16 | 80 | 80 | M16 | 400-800 |
| DBLS-100100M20 | 100 | 100 | M20 | 800-2000 |
Bemærk: Brugerdefinerede størrelser, belastningsklasser og gevindkonfigurationer er tilgængelige efter anmodning. Belastningskapaciteten varierer med valg af gummihårdhed.
Præstationskarakteristika
| Parameter | Specifikation |
|---|---|
| Driftstemperaturområde | -40 grader til +80 grader (standard), -60 grader til +100 grader (specielle forbindelser) |
| Effektivt frekvensområde | 5-200 Hz |
| Vibrationsisoleringseffektivitet | 85-95 % ved resonansfrekvens |
| Maksimal afbøjning | 10-30% af gummihøjden (afhængig af hårdhed) |
| Statisk til dynamisk stivhedsforhold | 1.2-1.8:1 |
| Metalindsatstræk-Ud kraft | >10 kN (korrekt vulkanisering) |
| Servicelevetid | 10+ år (normale driftsforhold) |
Produktapplikationer
Kompressorer, pumper, generatorer
Luftbehandlere, kølere, køletårne
Betonblandere, elværktøj
Diesel generatorer, transformere
Motorophæng, dæksudstyr
Elevatorer, rulletrapper, ventilatorer
Præcisionsinstrumenter, analysatorer
Motorteststande, dynamometre
Installationsvejledning
🖇₊ ⋆Anbefalede installationstrin
Bestem den samlede udstyrsvægt og divider med antallet af monteringspunkter for at beregne belastning pr. montering.
Vælg VBLS- eller DBLS-beslag med en nominel belastning, der er cirka 20–30 % højere end den beregnede belastning.
Sørg for, at fundament- og udstyrsmonteringsoverflader er flade, rene og plane.
Fastgør gevindtappene med passende møtrikker og spændeskiver. Juster for at holde udstyret i niveau med jævn belastningsfordeling.
Spænd fastgørelseselementerne til det anbefalede drejningsmoment, og kontroller, at gummiafbøjningen er inden for 10-30 % af monteringshøjden.
🖇₊ ⋆Installationsnoter:
- Brug mindst 3-4 monteringer for at sikre udstyrets stabilitet
- Placer holdere tæt på udstyrets tyngdepunkt
- Overskrid ikke nominel belastning eller tilladt afbøjning
- Inspicer beslag med jævne mellemrum for ældning af gummi eller adskillelse af bindinger
Emballage & forsendelse
📦 Emballagemuligheder
Vi leverer beskyttende emballage for at forhindre skader under transport og opbevaring.
| Kategori | Emballagetype |
|---|---|
| Standard emballage | Individuelle polyposer med beskyttelseshætter på gevindstifter |
| Kartonæsker med skumindlæg | |
| Bulkpakning i eksportkartoner (for store mængder) | |
| Særlig emballage | Trækasseemballage (til kraftige-beslag) |
| Palleteret emballage med krympefolie | |
| Brugerdefineret mærkning med varenumre og belastningsklasser |
🚚 Forsendelse & Logistik
| Punkt | Detaljer |
|---|---|
| Forsendelsesmetoder | Ekspres (DHL / FedEx / UPS), luftfragt, søfragt |
| Leveringstid | Express: 3–5 dage|Luft: 5–7 dage|Hav: 25-35 dage |
| Ledetid | Lagervarer: 1–2 uger|Brugerdefinerede ordrer: 3-4 uger |
| Eksport emballage | Eksportkartoner, palleteret, fugtsikker- |
| Handelsbetingelser | EXW, FOB, CIF, DDP tilgængelig |
| Forsendelseshavn | Xiamen, Kina |
🖇₊ ⋆Sikker leveringsgaranti:
Alle vibrationsbeslag er pakket med gevindbeskyttelse og stødabsorberende materialer for at forhindre beskadigelse under transport. Metalindsatser inspiceres for korrosionsbeskyttelse før forsendelse.
Certifikater og overholdelse
🏆 Vores vibrationsbeslag er officielt certificeret og har følgende certifikater:ISO 9001, CE, RoHS, REACH
⚙️ Vores produkter overholder også anerkendte industristandarder:DIN 4018, ISO 2017, BS 4485, hvilket sikrer, at alle beslag opfylder strenge krav til ydeevne og kvalitet.
🧪 Ydelsestest og dokumentation:
- Statisk belastningskapacitetstest i henhold til ISO 2017
- Dynamisk stivhed og dæmpningskoefficientmåling
- Test af bindingsstyrke (metal-gummivedhæftning)
- Accelereret aldring og miljøeksponeringstest
- Fuldstændige materialedatablade (TDS, SDS, CoA)
- Brugerdefinerede testrapporter tilgængelige efter anmodning
